Μετρήσεις σε μοντέλο υδροστροβίλου Francis και σπηλαίωση

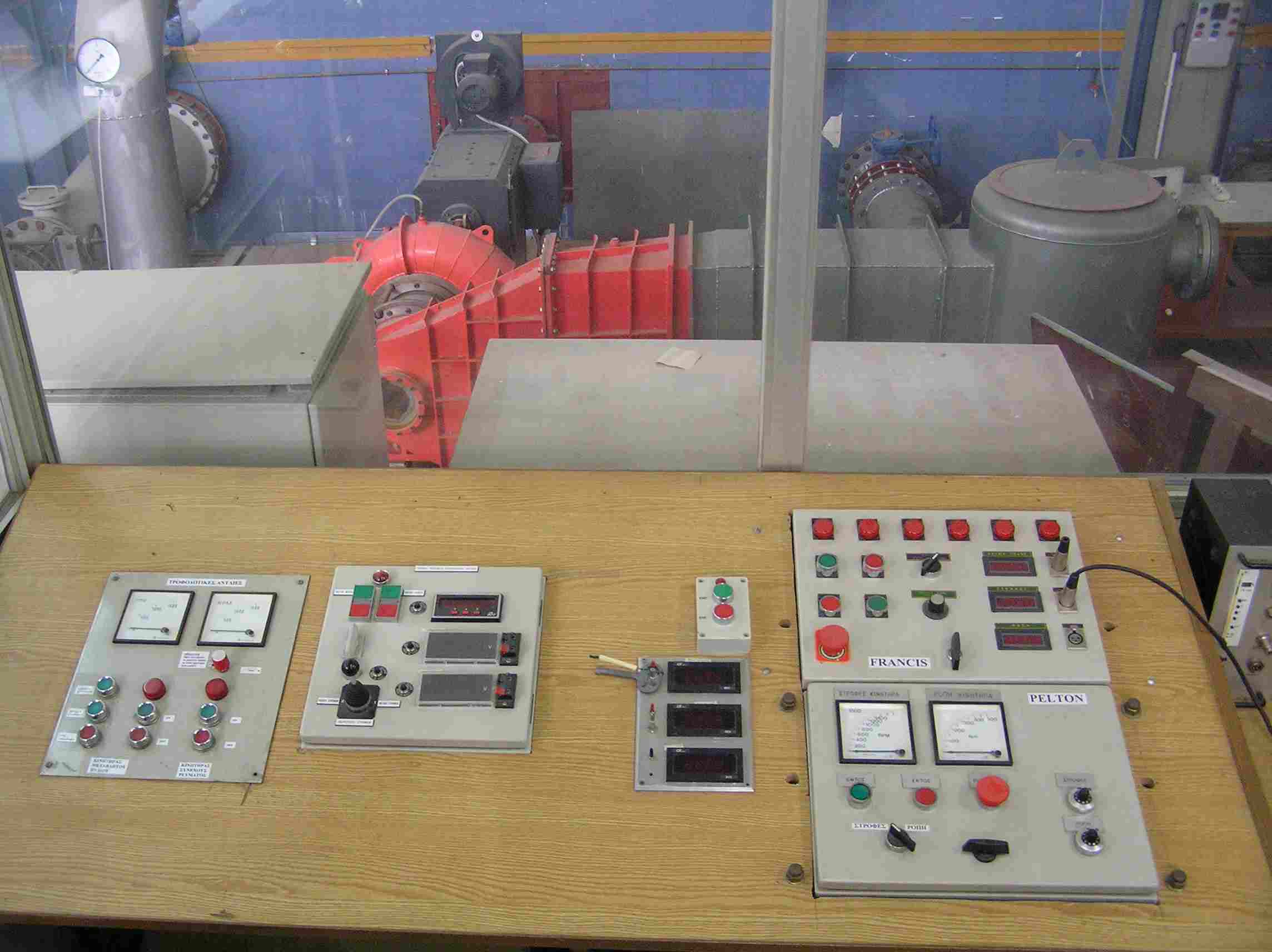

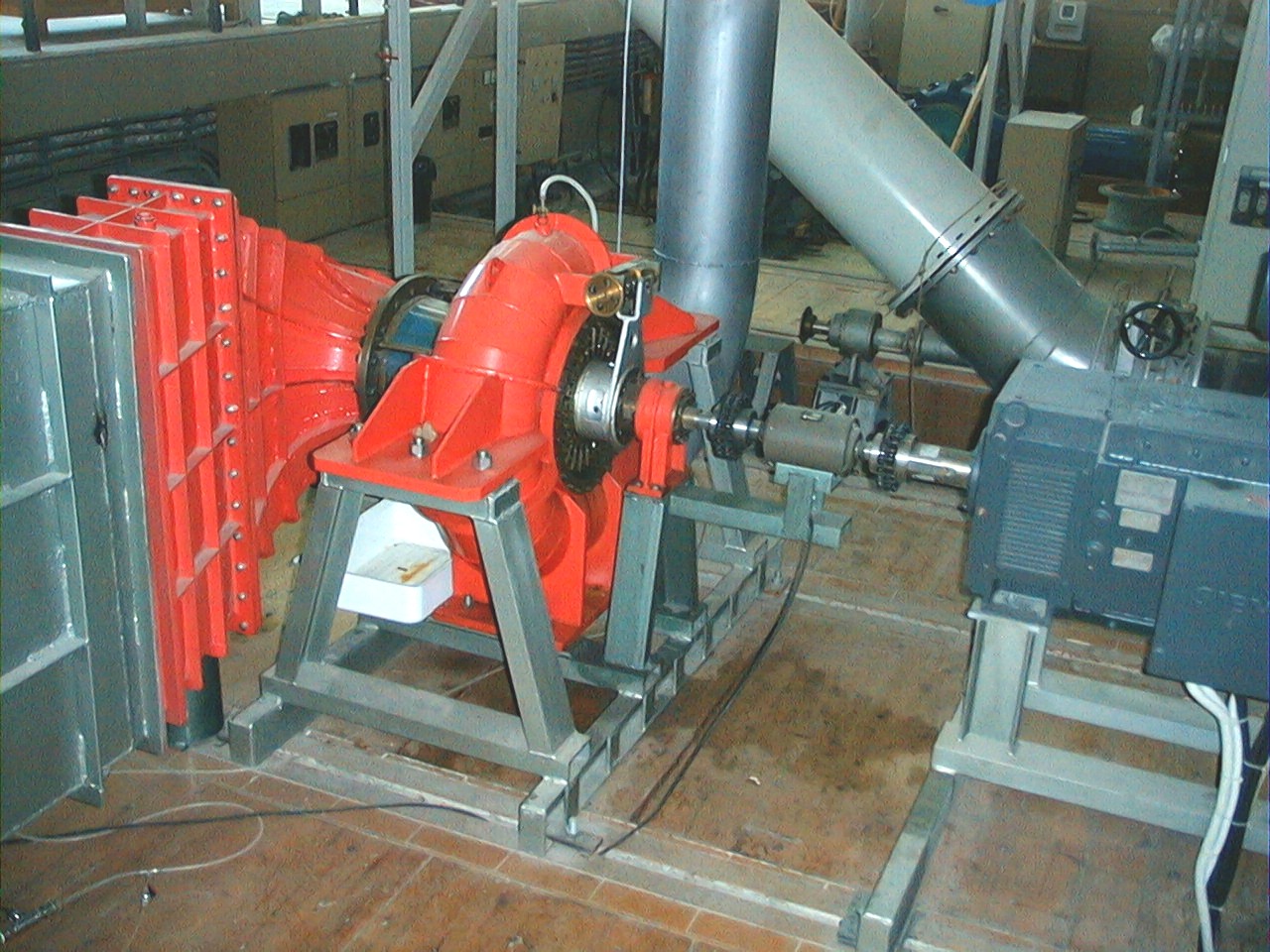

Oι πειραματικές μετρήσεις των χαρακτηριστικών λειτουργίας μοντέλου υδροστροβίλου Francis πραγματοποιήθηκαν στα πλαίσια Διπλωματικής Εργασίας. Το μοντέλο του υδροστροβίλου Francis, ονομαστικής ισχύος 70 KW, κατασκευής της εταιρείας CKD φέρει στεφάνη ρυθμιστικών πτερυγίων με χειροκίνητη ρύθμιση. Ο πλήρης εργαστηριακός εξοπλισμός για την εγκατάσταση και λειτουργία του μοντέλου, όπως η ηλεκτρική πέδη, τα χειριστήρια, το ροπόμετρο, τα μετρητικά και καταγραφικά όργανα, επιλέγηκαν έτσι ώστε να τηρηθούν οι προδιαγραφές (IEC 995/TC-4) για την αξιόπιστη και αποδεκτή δοκιμή υδροστροβίλου σε μοντέλο. Όλα τα όργανα βαθμονομήθηκαν προσεκτικά ενώ παράλληλα έγινε ανάλυση των σφαλμάτων μέτρησης.
Μέτρηθηκαν οι πλήρεις χαρακτηριστικές καμπύλες λειτουργίας του υδροστροβίλου, τόσο στην κανονική όσο και σε εκτός κανονικής λειτουργίας, πχ. για τον προσδιορισμό της ταχύτητας φυγής.

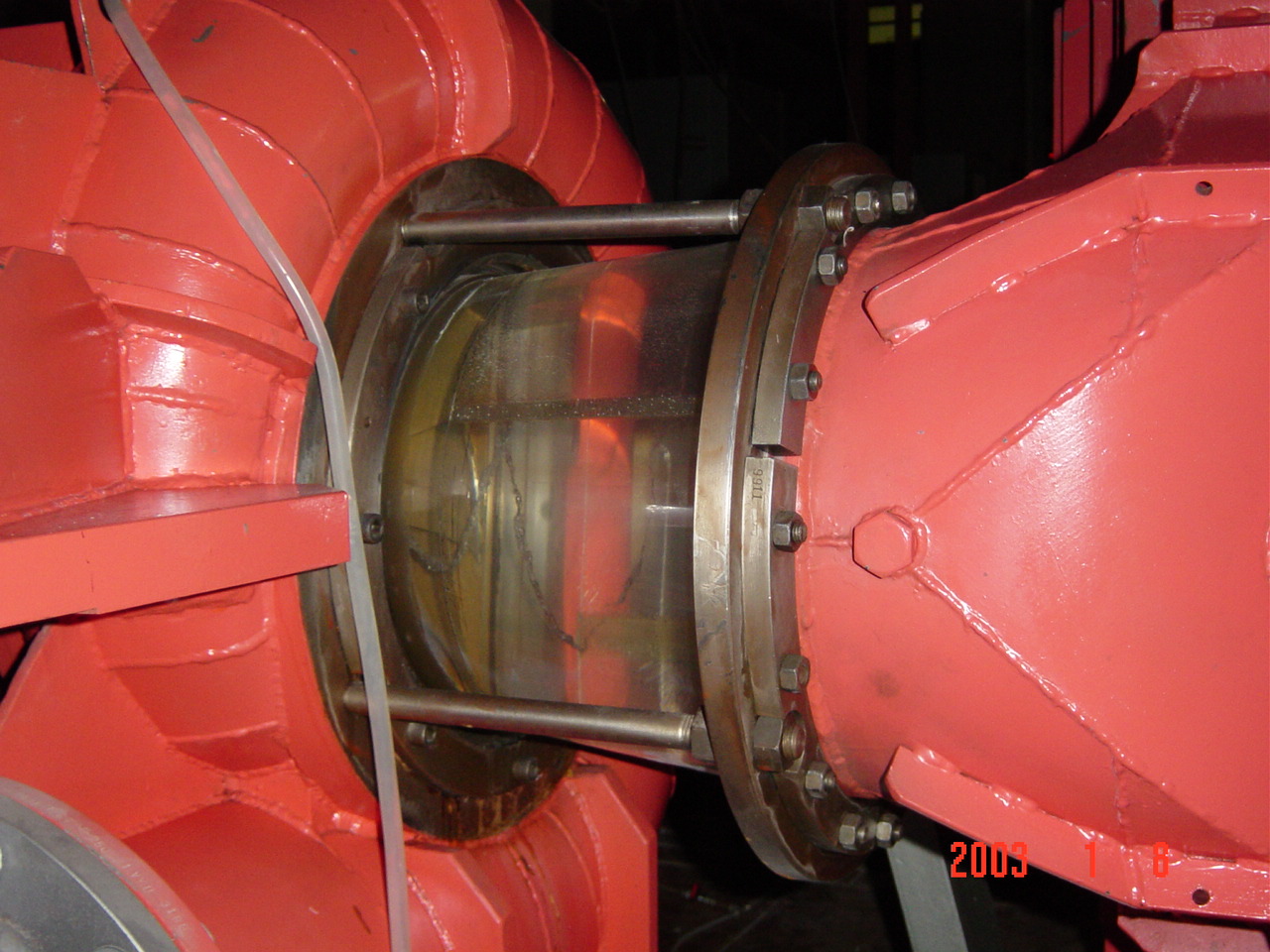

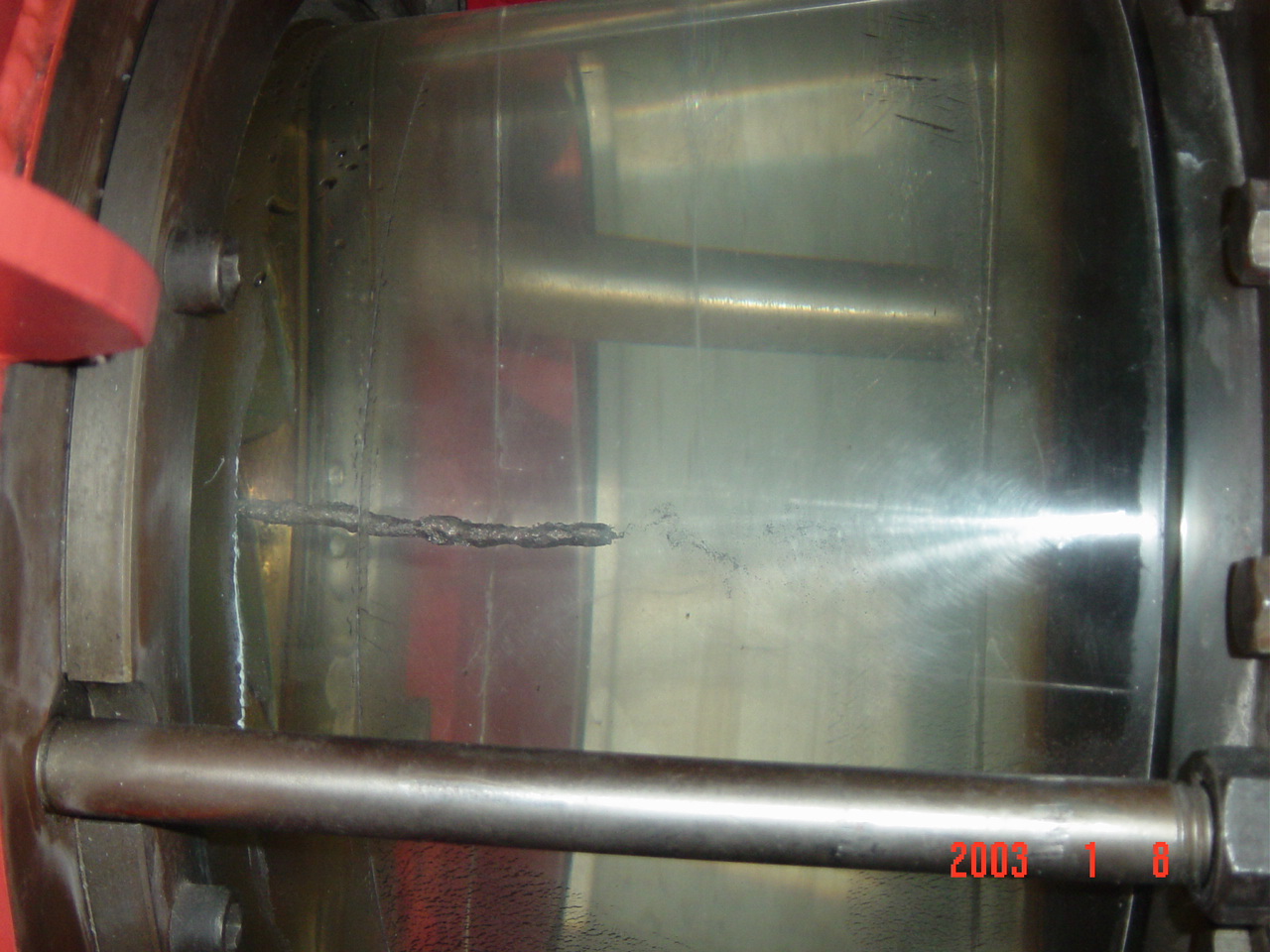

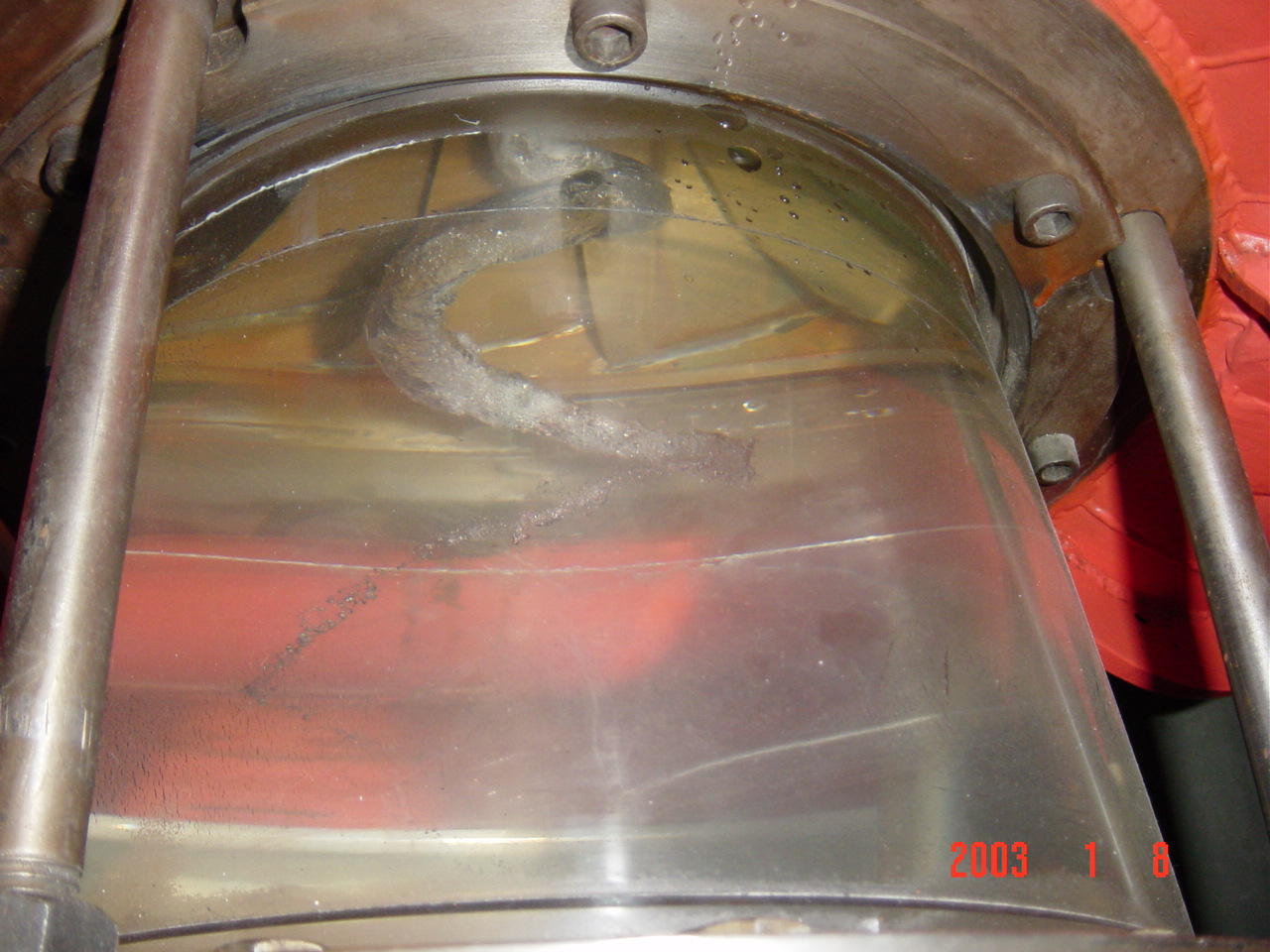

Τέλος, όπως φαίνεται και στα παρακάτω σχήματα παρατηρήθηκε η ανάπτυξη διαφόρων τύπων σπηλαίωσης στην έξοδο του δρομέα
 |
 |
 |
 |
 |
 |
