Υποδομή
Ο βασικός εξοπλισμός του Εργαστηρίου εγκαταστάθηκε τα έτη 1978-1980 και σταδιακά συμπληρώθηκε από κονδύλια της Σχολής Μηχανολόγων Μηχανικών και από επιχορηγούμενα ερευνητικά προγράμματα της Γ.Γ.Ε.Τ. και της Ευρωπαϊκής Ένωσης.
Το δοκιμαστήριο του Εργαστηρίου Υδροδυναμικών Μηχανών αποτελείται από ένα σύνολο εγκαταστάσεων και εξοπλισμού που σκοπό έχουν την εργαστηριακή δοκιμή υδροδυναμικών μηχανών (αντλιών και μοντέλων υδροστροβίλων) καθώς και τον έλεγχο και βαθμονόμηση συναφούς εξοπλισμού (πχ. βαθμονόμηση παροχόμετρων). Η διάταξη των εγκαταστάσεων επιτρέπει την ταυτόχρονη εγκατάσταση και δοκιμή μέχρι δέκα (10) υδροδυναμικών μηχανών διαφορετικού τύπου και μεγέθους.
Κύρια υποδομή
Οι κυριότερες από τις εγκαταστάσεις του δοκιμαστηρίου είναι:
-
Η κύρια δεξαμενή νερού, που χρησιμοποιείται για την αποθήκευση του νερού που ανακυκλοφορεί στις υπό δοκιμή μηχανές. Πρόκειται για δεξαμνή από οπλισμένο σκυρόδεμα, χωρητικότητας 320 m3 που έχει μήκoς 30 m και πλάτος 5m. Στο άκρο της κύριας δεξαμενής υπάρχει φρεάτιο βάθους 3,5 m (ως προς τον πυθμένα της δεξαμενή) και διαμέτρου 2 m, κατάλληλο για τη δοκιμή των κατακόρυφων και εμβαπτιζόμενων αντλιών.
-
Μια μικρότερη δεξαμενή στην οροφή του κτιρίου, σε υψόμετρο 15 m υψηλότερα ως προς την κύρια δεξαμενή, χωρητικότητας 35 m3 και ορθογωνικής διατομής 6x4 m2. Η δεξαμενή αυτή φέρει διάταξη υπερχείλισης, ώστε η στάθμη της να διατηρείται σταθερή. Σκοπός της δεξαμενής της οροφής είναι η τροφοδοσία μοντέλου υδροστροβίλου υπό σταθερή υδραυλική πτώση.
-
Μια κυλινδρική χαλύβδινη δεξαμενή διαμέτρου 1,7m και ύψους 3 m, ο ρόλος της οποίας αντιστοιχεί σε αυτόν ενός συλλέκτη. Συγκεκριμένα, μέσω αυτής τροφοδοτείται η δεξαμενή της οροφής από την κύρια δεξαμενή, ενώ σε αυτή καταλήγει η κατάθλιψη των κύριων αντλιών, η παροχή των οποίων μπορεί να τροφοδοτήσει τα προς δοκιμή μοντέλα μέσω των κύριων σωλήνων-διανομέων ον. διαμέτρου 250 και 400 mm. Οι σωλήνες αυτοί διατρέχουν την κύρια δεξαμενή καθ' όλο το μήκος της (περί τα 30 m) και φέρουν διακλαδώσεις και βάννες.
-
Μια Ογκομετρική Δεξαμενή από σκυρόδεμα, ορθογωνικής διατομής 4x5 m2 και βάθους 6 m και ένα Ανοικτό Κανάλι πλάτους 1,6m, βάθους 1,7m και μήκους 18m, που είναι διαμορφωμένo πάνω από την κύρια δεξαμενή καθ' όλο το μήκος της και φέρει στο άκρο του χαλύβδινο μετρητικό υπερχειλιστή. Σκοπός τόσο του καναλιού, όσο και της ογκομετρικής δεξαμενής, είναι η βαθμονόμηση των παροχόμετρων. Επίσης, το ανοικτό κανάλι μπορεί να χρησιμοποιηθεί για εκτέλεση πειραμάτων σε ροές με ελεύθερη επιφάνεια.
-

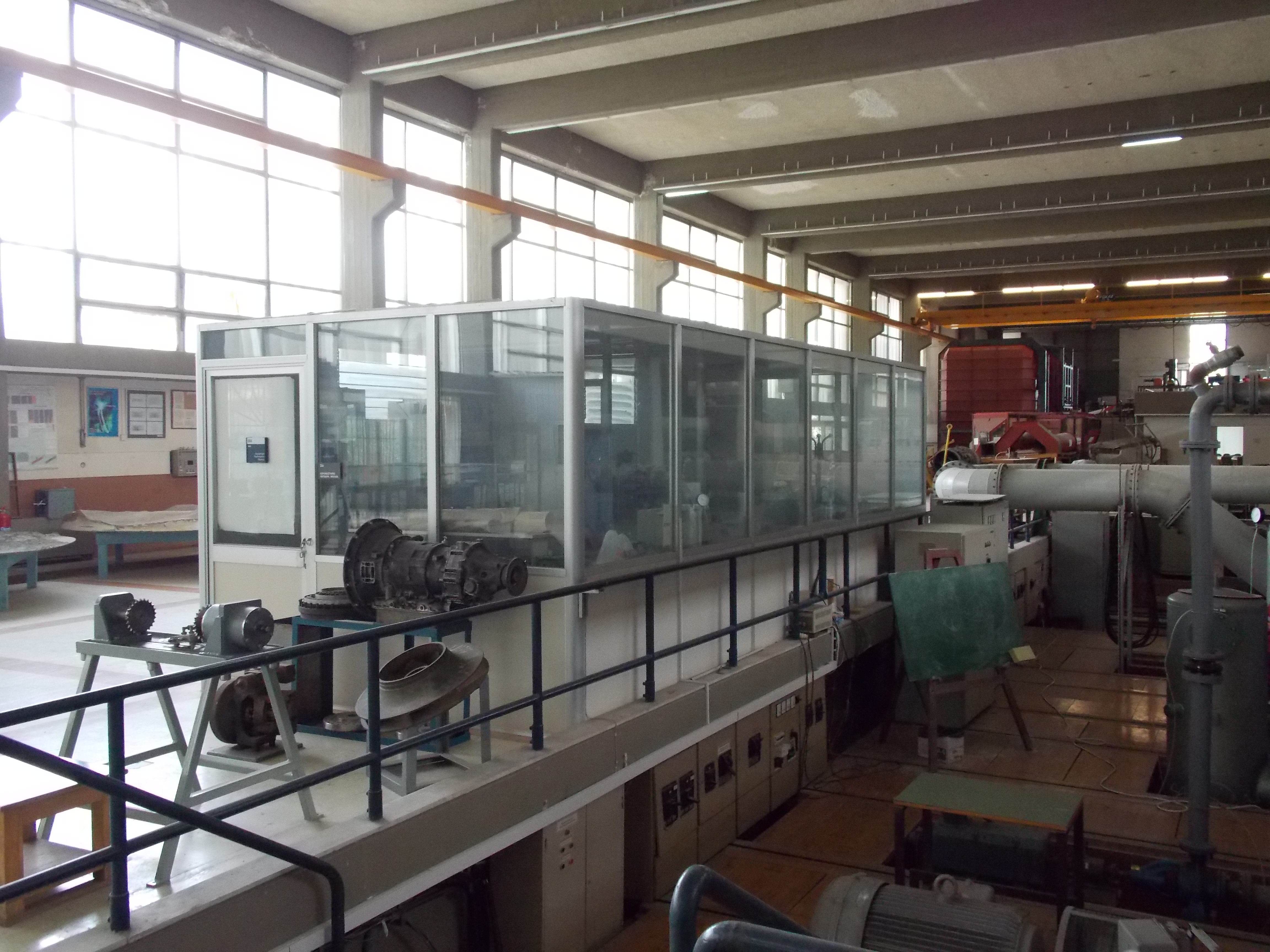

Ο χειρισμός του κύριου εξοπλισμού διενεργείται από τον χώρο ελέγχου (Control Room) από τον οποίο υπάρχει πανοραμική επίβλεψη του δοκιμαστηρίου. Στον χώρο αυτό έχει διαμορφωθεί ο πίνακας ελέγχου του εξοπλισμού, τα όργανα μέτρησης και βαθμονόμησης καθώς και υπολογιστές για την συλλογή και επεξεργασία των μετρήσεων.
-
Βοηθητικές εγκαταστάσεις του Εργαστηρίου Υδροδυναμικών Μηχανών αποτελούν το πλήρως εξοπλισμένο Μηχανουργείο και το Ξυλουργείο για την κατασκευή μοντέλων. Οι βοηθητικές αυτές εγκαταστάσεις εξυπηρετούν και τα άλλα Εργαστήρια που συστεγάζονται στο ίδιο κτίριο.
